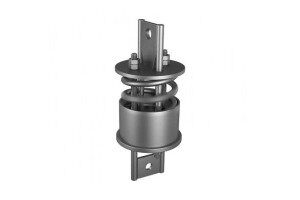

Подвески жесткие и пружинные трубопроводов

ТС-676.00.000 Подвески жесткие и пружинные трубопроводов

Обозначение Допускаемая нагрузка кН (кгс) Dн А И Длина L и масса, кг подвески
  L масса L масса
ТС-676.00.000 1,0 (100) 25 64 108 375 0,8 575 0,9
ТС-676.00.000-01 1,0 (100) 32 70 111 378 0,8 578 0,9
ТС-676.00.000-02 1,0 (100) 38 76 114 380 0,8 580 0,9
ТС-676.00.000-03 1,5 (150) 45 84 118 385 0,8 585 0,9
ТС-676.00.000-04 1,0 (100) 25 64 108 340 0,7 540 0,8
ТС-676.00.000-05 1,0 (100) 32 70 111 345 0,7 545 0,8
ТС-676.00.000-06 1,0 (100) 38 76 114 346 0,7 546 0,8
ТС-676.00.000-07 1,5 (150) 45 84 118 350 0,7 550 0,8
ТС-676.00.000 1,0 (100) 25 64 108 775 0,9 975 1,0
ТС-676.00.000-01 1,0 (100) 32 70 111 778 0,9 978 1,0
ТС-676.00.000-02 1,0 (100) 38 76 114 780 0,9 980 1,0
ТС-676.00.000-03 1,5 (150) 45 84 118 785 0,9 985 1,0
ТС-676.00.000-04 1,0 (100) 25 64 108 740 0,8 940 0,9
ТС-676.00.000-05 1,0 (100) 32 70 111 745 0,8 945 0,9
ТС-676.00.000-06 1,0 (100) 38 76 114 746 0,8 946 0,9
ТС-676.00.000-07 1,5 (150) 45 84 118 750 0,8 950 0,9
ТС-676.00.000 1,0 (100) 25 64 108 1175 1,1 1375 1,2
ТС-676.00.000-01 1,0 (100) 32 70 111 1178 1,1 1378 1,2
ТС-676.00.000-02 1,0 (100) 38 76 114 1180 1,1 1380 1,2
ТС-676.00.000-03 1,5 (150) 45 84 118 1185 1,1 1385 1,2
ТС-676.00.000-04 1,0 (100) 25 64 108 1140 1,0 1340 1,1
ТС-676.00.000-05 1,0 (100) 32 70 111 1145 1,0 1345 1,1
ТС-676.00.000-06 1,0 (100) 38 76 114 1146 1,0 1346 1,1
ТС-676.00.000-07 1,5 (150) 45 84 118 1150 1,0 1350 1,1
ТС-676.00.000 1,0 (100) 25 64.0 108.0 1575 1,3 1775 1,3
ТС-676.00.000-01 1,0 (100) 32 70.0 111.0 1578 1,3 1778 1,3
ТС-676.00.000-02 1,0 (100) 38 76.0 114.0 1580 1,3 1780 1,3
ТС-676.00.000-03 1,5 (150) 45 84.0 118.0 1585 1,3 1785 1,3
ТС-676.00.000-04 1,0 (100) 25 64.0 108.0 1540 1,2 1740 1,2
ТС-676.00.000-05 1,0 (100) 32 70.0 111.0 1545 1,2 1745 1,2
ТС-676.00.000-06 1,0 (100) 38 76.0 114.0 1546 1,2 1746 1,2
ТС-676.00.000-07 1,5 (150) 45 84.0 118.0 1550 1,2 1750 1,2
ТС-676.00.000 1,0 (100) 25 64.00 108.00 1975 1,4 2175 1,5
ТС-676.00.000-01 1,0 (100) 32 70.00 111.00 1978 1,4 2178 1,5
ТС-676.00.000-02 1,0 (100) 38 76.00 114.00 1980 1,4 2180 1,5
ТС-676.00.000-03 1,5 (150) 45 84.00 118.00 1985 1,4 2185 1,5
ТС-676.00.000-04 1,0 (100) 25 64.00 108.00 1940 1,3 2140 1,4
ТС-676.00.000-05 1,0 (100) 32 70.00 111.00 1945 1,3 2145 1,4
ТС-676.00.000-06 1,0 (100) 38 76.00 114.00 1946 1,3 2146 1,4
ТС-676.00.000-07 1,5 (150) 45 84.00 118.00 1950 1,3 2150 1,4

Оставьте заявку

ТС-677.00.000 Подвески жесткие и пружинные трубопроводов

Обозначение Dн Допускаемая нагрузка кН (кгс) Масса, кг А d И L
ТС-677.00.000 СБ 57 1,5 (150) 1,5 104 10 128 710
ТС-677.00.000-01 76 1,6 124 138 720
ТС-677.00.000-02 89 3,0 (300)   140 146 725
ТС-677.00.000-03 108 5,0 (500) 4,7 170 16 230 1075
ТС-677.00.000-04 133 8,0 (800) 4,9 194 240 1085
ТС-677.00.000-05 159 12,0 (1200) 5,5 240 270 1115
ТС-677.00.000-06 219 20,0 (2000) 10,8 300 20 330 1180
ТС-677.00.000-07 273 26,0 (2600) 19,1 360 24 360 1270
ТС-677.00.000-08 325 35,0 (3500) 20,2 420 390 1300
ТС-677.00.000-09 377 40,0 (4000) 33,3 480 30 400 1325
ТС-677.00.000-10 426 45,0 (4500) 35,6 530 425 1350
ТС-677.00.000-11 530 38,3 640 480 1405
ТС-677.00.000-12 57 1,5 (150) 1,7 104 10 128 Lт +735
ТС-677.00.000-13 76 1,8 124 138 Lт +745
ТС-677.00.000-14 89 3,0 (300) 1,9 140 146 Lт +750
ТС-677.00.000-15 108 5,0 (500) 4,3 170 16 230 Lт +1125
ТС-677.00.000-16 133 8,0 (800) 4,9 194 240 Lт +1135
ТС-677.00.000-17 159 12,0 (1200) 5,1 240 270 Lт +1165
ТС-677.00.000-18 219 20,0 (2000) 10,7 300 20 330 Lт +1230
ТС-677.00.000-19 273 26,0 (2600) 17,0 360 24 360 Lт +1340
ТС-677.00.000-20 325 35,0 (3500) 21,2 420 390 Lт +1370
ТС-677.00.000-21 377 40,0 (4000) 35,1 480 30 400 Lт +1400
ТС-677.00.000-22 426 45,0 (4500) 37,4 530 425 Lт +1425
ТС-677.00.000-23 530 40,1 640 480 Lт +1480

Оставьте заявку

ТС-678.00.000 Подвески жесткие и пружинные трубопроводов

Обозначение Dн* Масса, кг Допускаемая вертикальная нагрузка кН (кгс) Е d L* И L
ТС-678.00.000 СБ 273 31,9 35 (3500) 370 24 60 450 1360
ТС-678.00.000-01 325 44,3 45 (4500) 450 30 80 500 1425
ТС-678.00.000-02 377 38,5 35 (3500) 500 24 60 530 1440
ТС-678.00.000-03 60,7 62 (6200) 530 36 90 550 15550
ТС-678.00.000-04 426 49,6 45 (4500) 550 30 80 1475
ТС-678.00.000-05 530 72,1 70 (7000) 690 36 90 700 1705
ТС-678.00.000-06 630 80,4 790 750 1755
ТС-678.00.000-07 273 31,9 35 (3500) 370 24 60 450 Lт+1430
ТС-678.00.000-08 325 46,6 45 (4500) 450 30 80 500 Lт+1500
ТС-678.00.000-09 377 49,3 35 (3500) 500 24 60 530 Lт+1510
ТС-678.00.000-10 60,7 62 (6200) 530 36 90 550 Lт+1645
ТС-678.00.000-11 426 49,6 45 (4500) 550 30 80 Lт+1550
ТС-678.00.000-12 530 75,9 70 (7000) 690 36 90 700 Lт+1795
ТС-678.00.000-13 630 80,4 790 750 Lт+1845

Оставьте заявку

ТС-679.00.000 Подвески жесткие и пружинные трубопроводов

Обозначение Dн Допускаемая вертикальная нагрузка кН (кгс) А В d L L Масса, кг
ТС-679.00.000 СБ 426 68,0 (6800) 600 680 30 550 1475 91,3
ТС-679.00.000- 01 530 120,0 (12000) 740 840 36 700 1705 124,4
ТС-679.00.000- 02 630 840 940 750 1755 122,1
ТС-679.00.000- 03 426 68,0 (6800) 600 680 30 550 Lт+1550 98,1
ТС-679.00.000- 04 530 120,0 (12000) 740 840 36 700 Lт+1795 135,6
ТС-679.00.000- 05 630 840 940 750 Lт+1845 153,3

Оставьте заявку

ТС-680.00.000 Подвески жесткие и пружинные трубопроводов

Обозначение Допускаемая вертикальная нагрузка кН (кгс) Dн А В d L L Масса, кг
ТС-680.00.000 СБ 60 (6000) 377 800 880 24 Lт + 285 Lт + 495 47,2
ТС-680.00.000-01   Lт + 1070 Lт + 1270 62,2
ТС-680.00.000-02 75 (7500) 426 880 980 30 Lт + 320 Lт + 550 64,4
ТС-680.00.000-03   Lт + 1110 Lт + 1330 91,8
ТС-680.00.000-04 100 (10000) 530 1000 1100 Lт + 320 Lт + 550 77,4
ТС-680.00.000-05   Lт + 1110 Lт + 1330 104,8
ТС-680.00.000-06 125 (12500) 630 1160 1300 36 Lт + 415 Lт + 720 103,2
ТС-680.00.000-07   Lт + 1225 Lт + 1510 138,4
ТС-680.00.000-08 155 (15500) 720 1260 1400 Lт + 415 Lт + 770 141,6
ТС-680.00.000-09   Lт + 1225 Lт + 1560 176,8
ТС-680.00.000-10 200 (20000) 820 1360 1560 42 Lт + 445 Lт + 840 186,8
ТС-680.00.000-11   Lт + 1470 Lт + 1850 247,4
ТС-680.00.000-12 220 (22000) 920 1460 1660 Lт + 445 Lт + 840 200,6
ТС-680.00.000-13   Lт + 1470 Lт + 1850 261,2
ТС-680.00.000-14 300 (30000) 1020 1560 1760 48 Lт + 485 Lт + 975 297,2
ТС-680.00.000-15   Lт + 1530 Lт + 2000 380,0
ТС-680.00.000-16 1220 1760 1880 Lт + 485 Lт + 975 307,2
ТС-680.00.000-17   Lт + 1530 Lт + 2000 389,4
ТС-680.00.000-18 1420 1960 2080 Lт + 485 Lт + 975 318,8
ТС-680.00.000-19   Lт + 1530 Lт + 2000 401,0

Оставьте заявку
